| 室內設計平面圖與配置圖示!這樣看一點都不難





室內設計師會與客戶解釋平面圖的配置與走道動線,但如果自己了解了圖示意思與備註,則可以降低與設計師的溝通誤會,在確認平面圖後進行平面圖簽圖,即代表你認同且確定這張平面圖的配置,室內設計師會依循平面圖的位置設計並繪製立面圖。





看這篇!用最簡單容易的方法,了解室內平面配置圖



設計圖至少有幾十張圖(立面圖、剖面圖),所以室內平面圖非常重要,如果到立面圖或透視圖才發現配置與想像中不同,更動平面圖通常設計師會與你議價改圖的費用,因為先前設計師所畫的幾十張立面圖可能全都要改!!

設計圖至少有幾十張圖(立面、剖面),所以室內平面配置圖非常重要

先找出室內入口大門是平常看圖的必須步驟,因為看圖通常是公領域看到私領域(客廳→餐廳→臥室→衛浴)

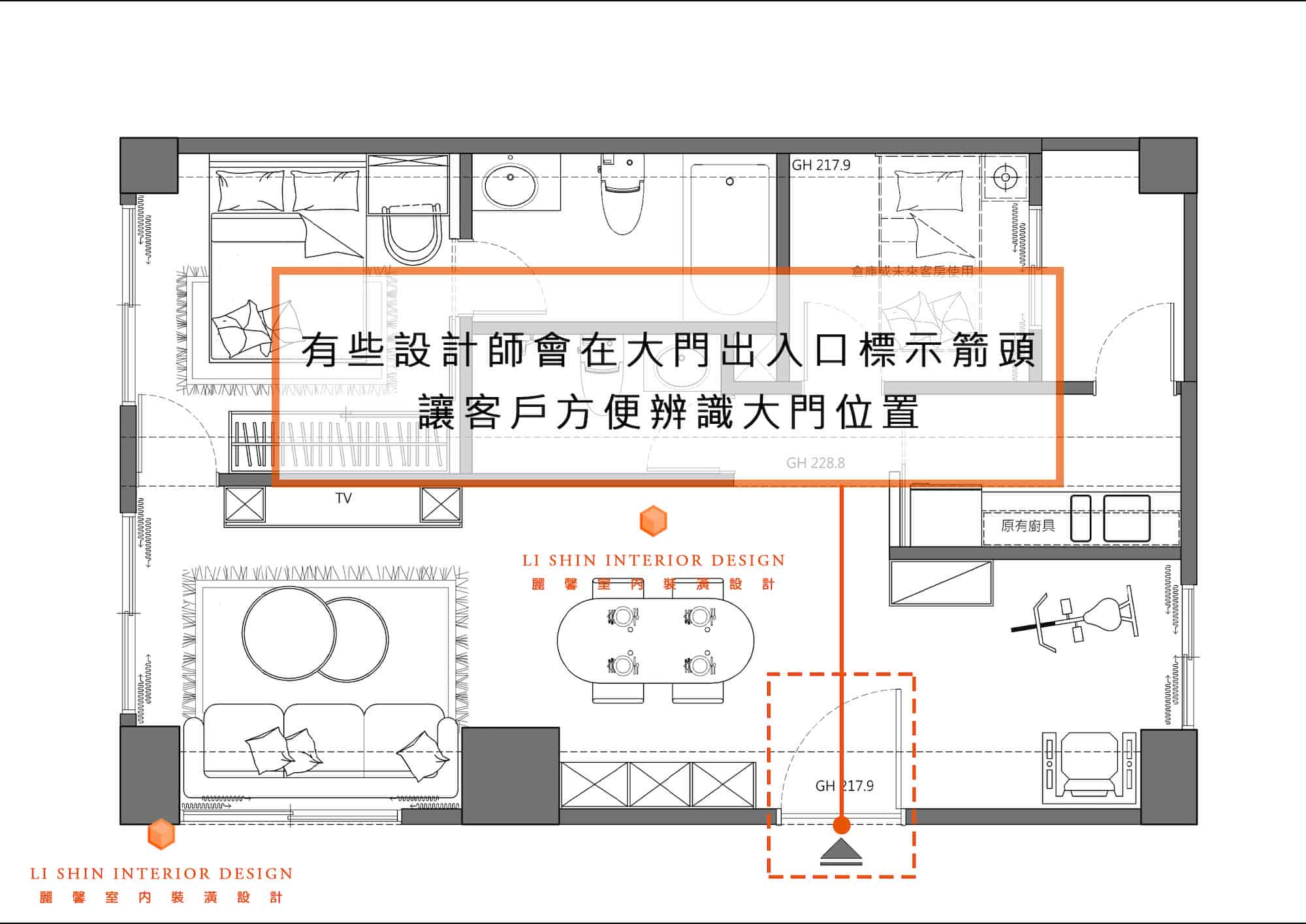

有些設計師會在大門出入口標示箭頭,讓客戶方便辨識大門的位置。



有些設計師會在大門出入口標示箭頭,讓客戶方便辨識大門的位置。

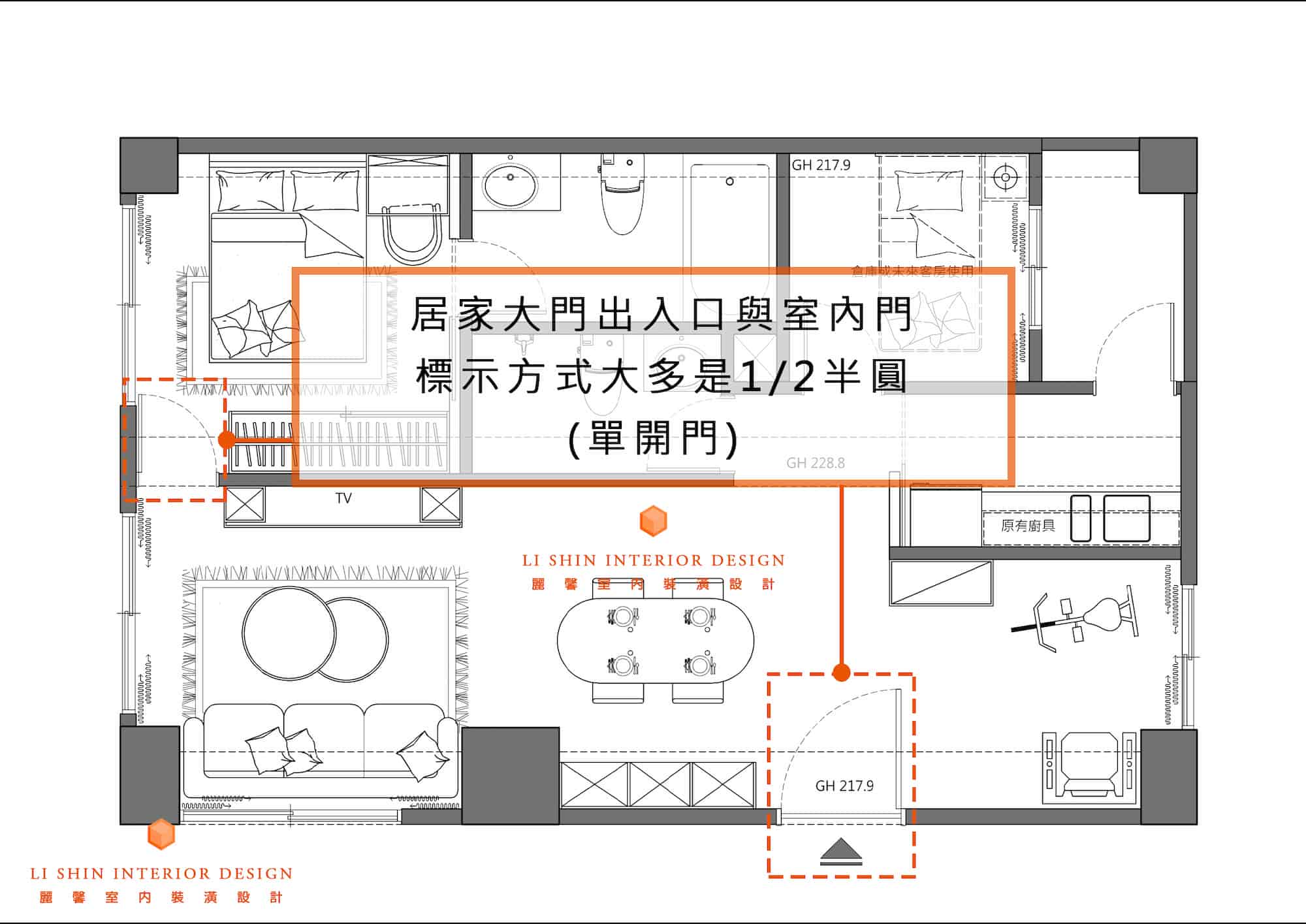

居家大門(單開門)出入口與室內門標示方法一樣是1/2半圓



居家大門(單開門)出入口與室內門標示方法大多是1/2半圓





如果居家大門是雙開門,則出入口標示通常是2個1/2半圓



如果居家大門是雙開門,則出入口標示通常是2個1/2半圓





2.平面圖大門的位置靠往自己,由外往內看

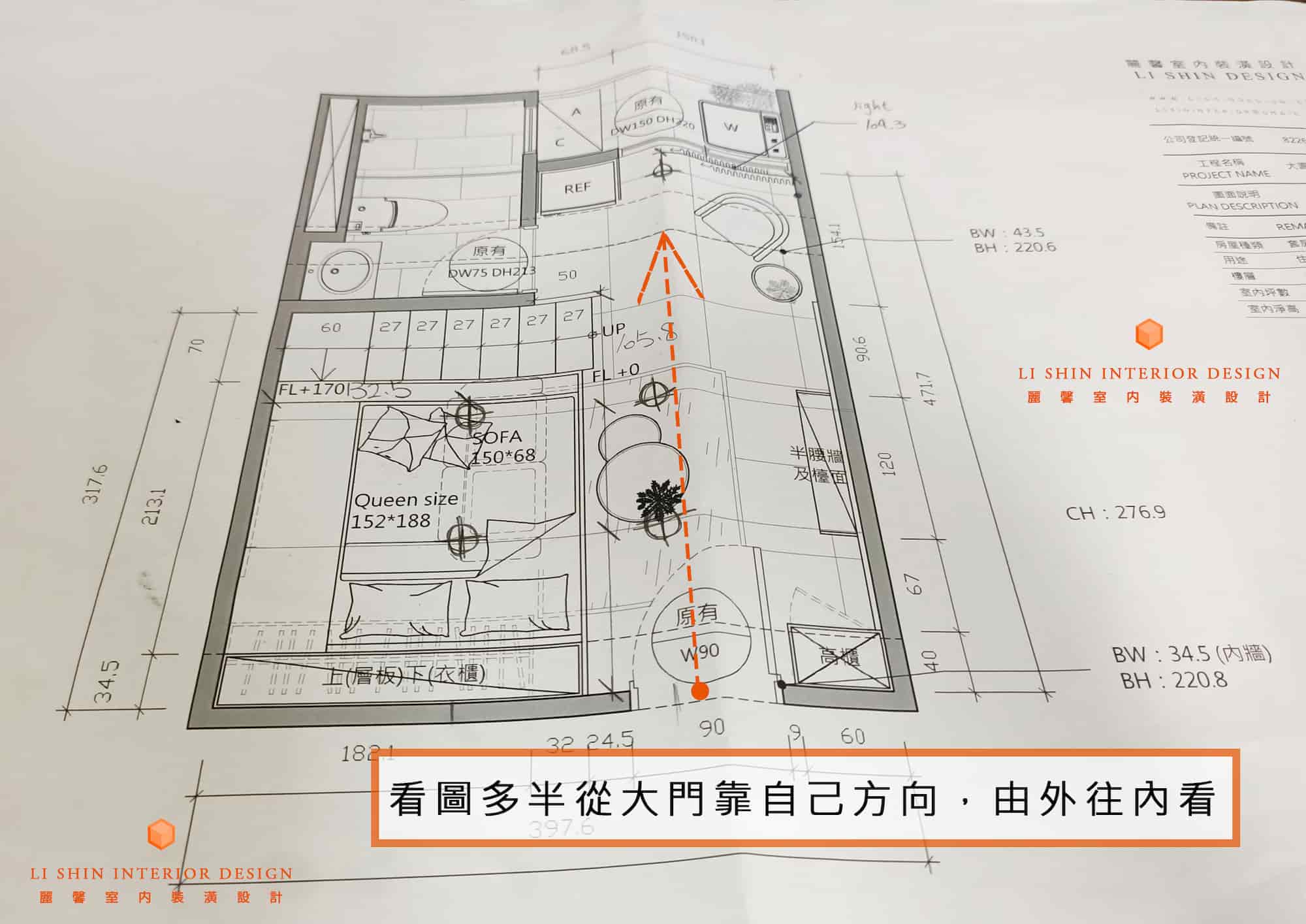

平面圖找到大門後,圖面大門位置的靠往自己的方向,從外面往內看 (如下圖)



平面配置圖找到大門後,圖面大門位置的靠往自己的方向,從外面往內看





3.平面圖使用比例尺換算成實際尺寸,實際感覺很重要



在圖面尚未標註尺寸之前,使用比例尺固然重要,有實際的尺寸才可以進一步確認空間合理性與空間大小,沒有尺寸等於空談。



比例尺多半為1/50、1/100、1/200,比例通常依坪數的大小設定,如果圖面是設定1/50,即代表圖面上1公分=實際50公分、1/200 即代表圖面上1公分=實際200公分,以此類推。



比例尺多半為1/50、1/100、1/200,比例通常依坪數的大小設定,如果圖面是設定1/50,即代表圖面上1公分=實際50公分、1/200 即代表圖面上1公分=實際200公分,以此類推。





4.看懂平面圖結構體與室內牆體圖示



  • 建築物結構體與室內保留牆面都會以灰色填實標示



  • 新作磚牆會以 //// 標示



  • 輕隔間或木隔間皆無填充標示

建築物結構體與室內保留牆面都會以灰色填實標示  新作磚牆會以 //// 標示  輕隔間或木隔間通常不會填充標示  (通常大樣圖才會標示)

建築物結構體與室內保留牆面都會以灰色填實標示  新作磚牆會以 //// 標示  輕隔間或木隔間皆無填充標示



延伸閱讀:裝潢隔間的優缺點、材料、種類看這篇搞懂!




5.平面圖最常見的家具圖例

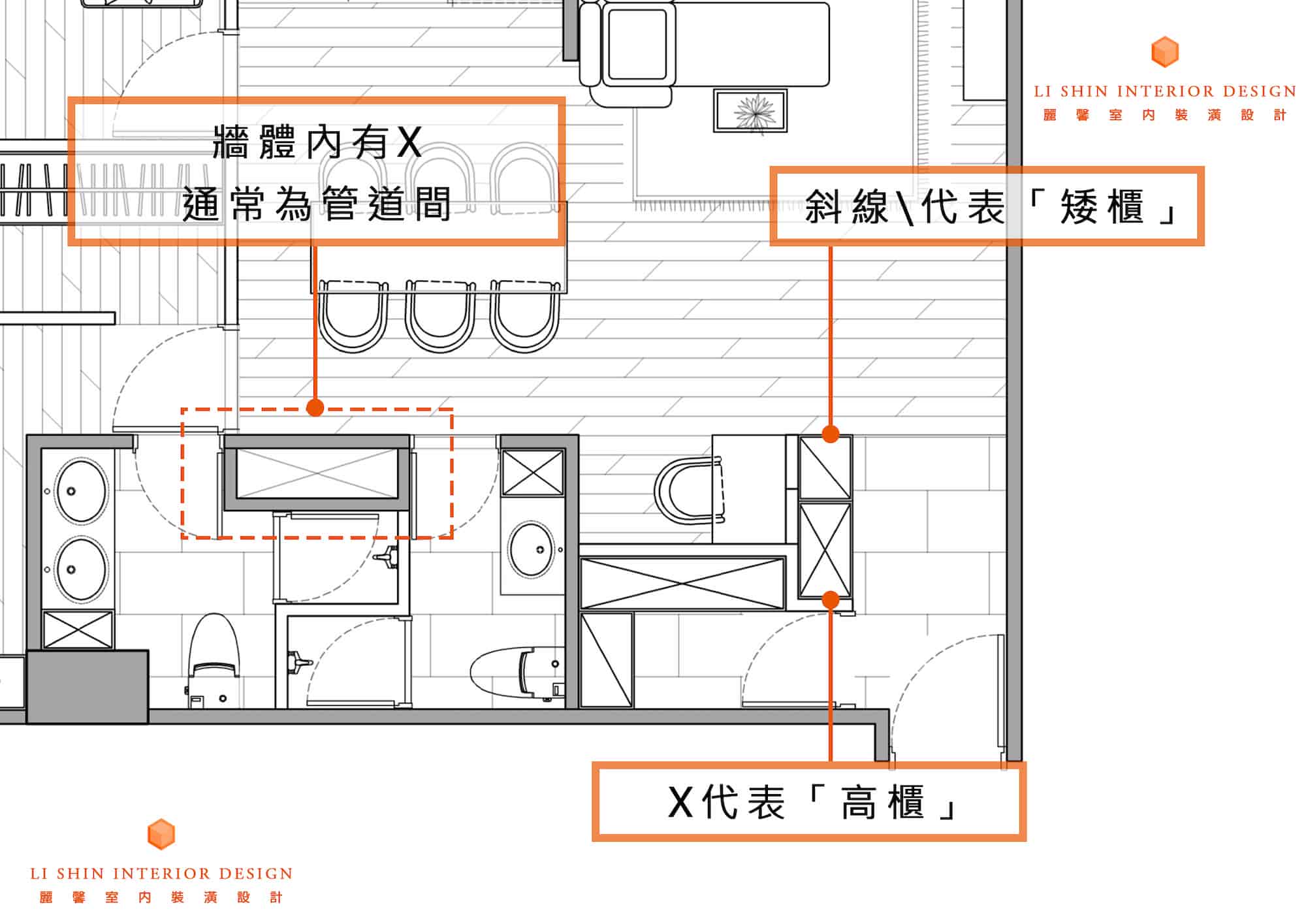

這個案例內,玄關有個方格內有 X 代表「高櫃」,高櫃可以是玄關的鞋櫃、客廳的書櫃、客廳的展示櫃、廚房的電器櫃、臥室的單開門衣櫃......等,所以主要就是標明這是高櫃子而已。



方格內有斜線代表「矮櫃」。



補充-如果牆體內有X通常不代表櫃體,而是廁所或廚房用的管道間。



延伸閱讀:家中衛浴需要設計?你一定要知道衛浴設備的樣式!




這個案例內,玄關有個方格內有 X 代表「高櫃」,高櫃可以是玄關的鞋櫃、客廳的書櫃、客廳的展示櫃、廚房的電器櫃、臥室的單開門衣櫃......等,所以主要就是標明這是高櫃子而已。    方格內有斜線代表「矮櫃」。    補充-如果牆體內有X通常不代表櫃體,而是廁所或廚房用的管道間。





洗手台、浴缸、馬桶、沙發、茶几、桌子、椅子、衣櫃、床,都是依照現實去繪製的圖例,所以很容易辨別。



洗手台、浴缸、馬桶、沙發、茶几、桌子、椅子、衣櫃、床,都是依照現實去繪製的圖例,所以很容易辨別。

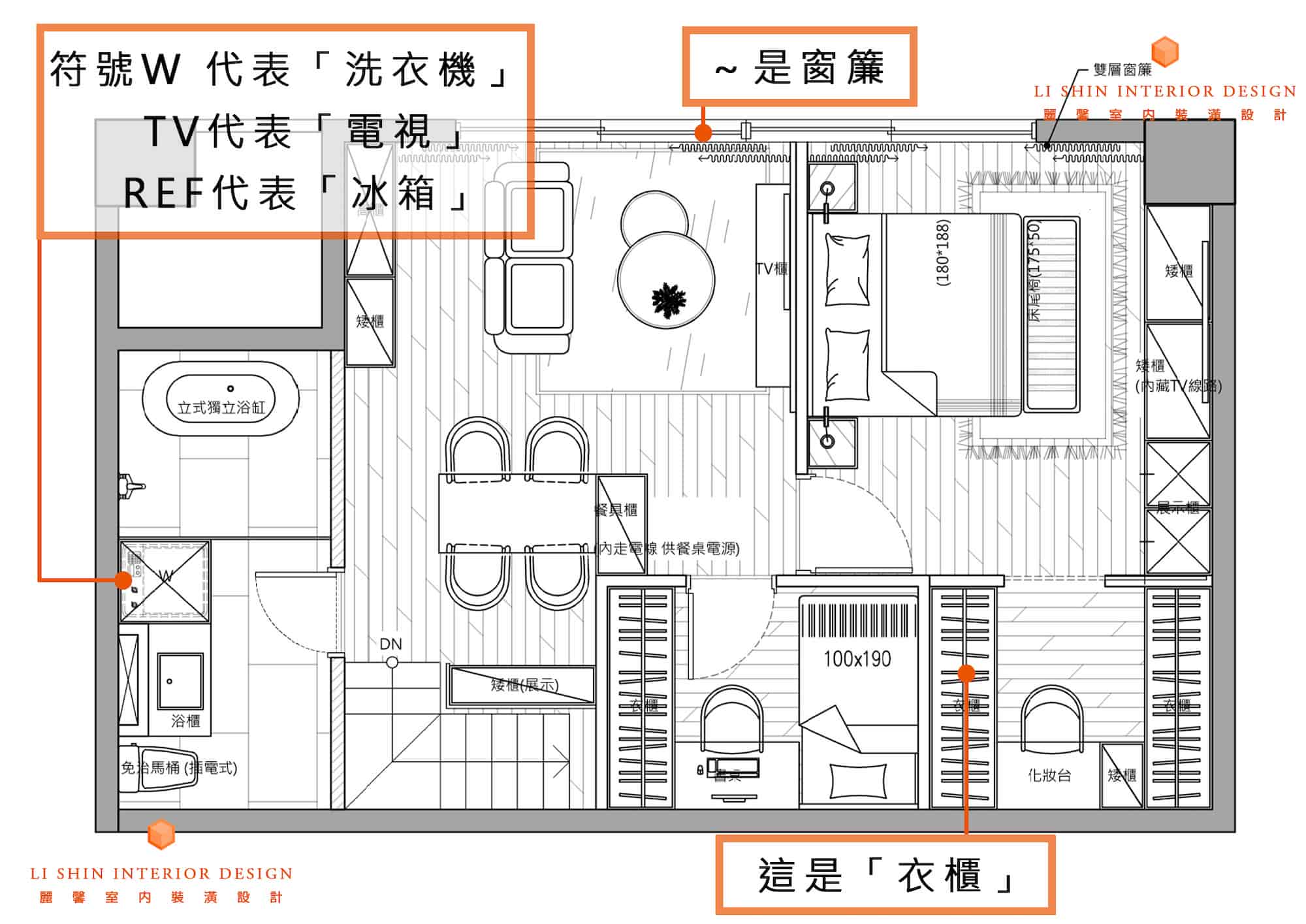

波浪 ~ 代表「窗簾」,如果有2道即為雙層窗簾。



最常見的英文簡稱,英文W代表「洗衣機、英文TV代表「電視」、英文REF代表「冰箱」。



延伸閱讀:不用再找了!你想知道的衣櫃尺寸在這篇都有!





6.平面圖的地板鋪面圖示



地板的圖示會依照現實概略的尺寸繪製,地板圖示最重要的是確認地板舖設方向。



地板的圖示會依照現實概略的尺寸繪製,地板圖示最重要的是確認地板舖設方向。



延伸閱讀:室內裝潢的地板建材優缺點大全!看這篇都知道!





平面圖常見的問題與細節





只要符合生活習慣與實用性就是好的平面圖



平面圖沒有一定的配置好壞,只要是符合自己的生活習慣就是好配置,所以你應該思考下列項目,找出屬於自己的答案。



  • 自己和家人最喜愛最常待的區域是?(例:臥室、書房、餐廳、客廳?)
  • 室內空間動線是否順暢?
  • 收納量是否足夠?(日後若收納不足,增添櫃子可能會有材質色差或風格不同)

  • 空間區域的實用性與便利性?(例:開放式廚房的油煙味問題是重點!適用平常只有做輕食料理或非常少下廚的家庭,但如果是中式料理及快炒,通常是不建議。)

  • 空間區域的採光及格局,有符合你的想法嗎?

空間區域的採光及格局,有符合你的想法嗎?





平面圖真的了解及確認後在簽圖!!



就如前言所講的,立面圖及剖面圖幾十張,都依照平面圖當作基底進行設計,假如再過程中反悔,勢必會有費用加收及爭執,所以如果你認為格局及動線上都還可以,但是沒辦法想像未來的空間感,通常可以請設計師放樣,並確認尺寸是否正確,一切都符合你的想像在進行平面配置的簽圖,對自身才有保障。



延伸閱讀:室內裝潢到底該找誰?室內設計公司、統包、小包的差異在哪?看這就知道!



平面配置圖真的了解及確認後,再簽圖!!





如果真的沒辦法靠平面圖想像空間,可以請設計師手繪示意圖或出3D渲染圖



設計師再討論平面圖配置,通常會有許多圖片參考(空間風格、設計手法、材質、元素),如果真的無法透過這種方式想像,可以請設計師簡單手繪示意圖,或著付費請設計師繪畫概略的3D渲染圖,這是最容易想像但要付費的方式。



沒辦法靠平面配置圖想像空間,可以請設計師手繪示意或出3D渲染圖
